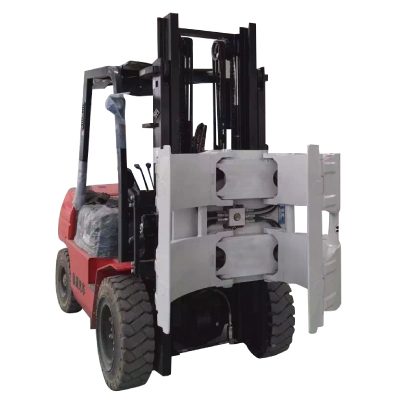

Части за скоба на ролка с хидравличен мотокари 25f, използвани при облицовка на гипскартон

У дома / Всички прикачени файлове / Части за скоба на ролка с хидравличен мотокари 25f, използвани при облицовка на гипскартон

Части за скоба на ролка с хидравличен мотокари 25f, използвани при облицовка на гипскартон

Характеристика


1.хидравлични системи: основният контролен клапан в товара за поддържане на клапана приема вносни продукти; пломбите са вносни продукти; маркуч за високо налягане с уплътнение с конус, високоефективен маркуч.

2.Структурни части: лявата и дясната плоча с висококачествени стоманени плочи Q460 и се прави натиск от общата форма и корекцията; канал, докато използвате импортирания продукт.

3.Механично изпълнение: Вградена странична функция, можете също така да постигнете затягане / отваряне и странична функция и добро зрение; допълнителна маслена линия може да отговори на изискванията на двете групи.

Предимства


1.Рационално проектирана, компактна структура, отлична видимост на водача, лесна работа, подобряване на ефективността на работа.

2.Тиният профил на рамото и гладкият контур на ръката облекчава изкълчването и позволява плътно подреждане.

3.Свържете се с подложки с интегрална отливка, устойчивост на износване и дълъг експлоатационен живот. Повърхността на контактните подложки е разумна, осигурява най-доброто триене при затягане.

4. Хидравличното задържане на цилиндърните клапани е да се осигури надеждно затягане на транспортиране на дълги разстояния.

5.Непрекъснато въртене на 360 °, всяко ъгълно положение на ключалката, въртящо се в положение 90 ° или 180 °.

6.Работеният капацитет е около 3,5 ~ 4,5 тона, и ние също така можем да предоставим персонализираната база продукти според вашите специфични изисквания.

спецификация


Капацитет

(килограма)

ролка
Range (мм)
Каталожен номер на поръчкамонтиране

клас

монтиране
ъгъл
дълго

ръка

дебелина

(Mm)

Къс

ръка

дължина

(Mm)

дълго

ръка

дебелина

(Mm)

тегло

(килограма)

ефективен

дебелина

(Mm)

хоризонтален

Център на

Земно притегляне

(Mm)

2700360-1830RCP35F-003BIII0 °1165810651289218353
2700360-1830RCP35F-003CIV0 °1165810651289218353
2700635-1830RCF35F-004BIII0 °1165810651280218353
2700635-1830RCF35F-004CIV0 °1165810651289218353
3500250-1520RCP35F-001BIII0 °1000670651190218320
3500250-1520RCP35F-001CIV0 °1000670651199218320
3500610-1520RCF35F-002BIII0 °1000670651180218320
3500610-1520RCF35F-002CIV0 °1000670651190218320
4000250-1300RCP35F-007BIII0 °875575651146218295
4000250-1300RCP35F-007CIV0 °875575651155218295
4000560-1300RCF35F-008BIII0 °875575651137218295
4000560-1300RCF35F-008CIV0 °875575651146218295
4100250-1520RCP45F-001CIV2 °965680851294198310
4100530-1520RCF45F-002CIV2 °965680851285198310
3400360-1830RCP45F-003CIV2 °1105815851385198338
3400660-1830RCF45F-004CIV2 °1105815851376198338
4500250-1300RCP45F-007CIV2 °900565851242198284
4500560-1300RCF45F-008CIV2 °900565851233198284

Забележка


Получете действителния капацитет на мотокара и прикачените устройства от производителя на мотокара,

"А" фиксирана конструкция и фиксирана рама, два комплекта допълнителна маслена верига, необходима за мотокара.

"B" неподвижна конструкция и фиксиран рамен, два комплекта допълнителна маслена верига, необходима за мотокар.

"C" Въртяща се конструкция и регулируем тип рамо, два комплекта допълнителна маслена верига и магнитен клапан, необходими за мотокара.

Използвайте ъгъл на монтаж 0 при операция на подреждане по-висока от 6800 мм

Осигурете нестандартната затягаща плоча според изискванията.

Моля, свържете се с продажбите от HUAMAI

Видео


Хидравличен поток и налягане


МоделМин. Хидравличен поток (L / min)Rec. Хидравличен поток (L / min)Максимален хидравличен поток (L / min)Rec. Хидравлично налягане (Bar)Макс. Хидравлично налягане (Bar)

RC20F

20

40

60

35

160

RC30F

20

40

60

35

160

RC40F

20

40

60

35

160

Спецификация на ротатора


МоделСкорост на въртенеВъртящ момент
RC20F5.2r/min@57L/min9000N.M@160Bar
RC30F5.2r/min@57L/min11000N.M@160Bar
RC40F4.1r/min@57L/min9000N.M@160Bar

Настроики


Персонализирани диапазони на отваряне

Позиционирана къса ръка или фиксирана къса ръка

Сплит дълга ръка

Специални подложки, Гумена подложка, Полиуретанова подложка

Приложение


Тежка хартия Ролкови скоби са проектирани да ви помогнат да боравите с тежки хартиени ролки по-удобно и ефективно. Може да се използва широко в мелници, хартия, опаковки, складове, принтери, издатели на вестници, конвертори в други отрасли на различните видове хартиени ролки за ефективно отстраняване и подреждане без повреди




, , , ,
